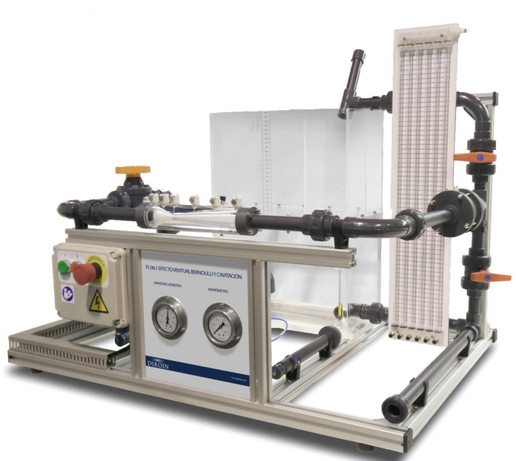

벤츄리, 베르누이 및 캐비테이션 효과 실험장치 (FL 06.1)

실험 내용:
⦁ 벤투리관을 따라 베르누이의 정리 증명.
⦁ 벤투리관의 수두 손실 계산.
⦁ 유량 결정을 위해 정적 체적 시스템을 사용.
⦁ 유량을 알기 위해 용기를 측정하고 다이어그램 사용.
⦁ 벤츄리 효과 등의 실제 응용 관찰 및 활용:
⦁ 액체 혼합용 흡입 펌프 사용; 산업용적용, 관개용 비료 등
⦁ 물과 공기를 혼합하는데 사용; 수압 마사지 등
⦁ 벤투리관을 유량계로 사용하고 용기를 측정.
⦁ 캐비테이션 연구, 압력과 온도 파악 생산되는 것과 순환 흐름.
⦁ 탱크 내부 압력 감소 필요 조건.

내부 직경:
⦁ 메인배관 :
⦁ Ø 내부 = 21,2 mm.
⦁ Ø외부 = 25mm.압력계 섭취량:
압력계
⦁ 6열 다중 압력계 수주, 측정범위 0,6m .
⦁ 전자 차압계(±7.000mbar)
⦁ 부르동형 압력계, 판독 범위 0 / 25 m wc.
⦁ 부르동형 진공 게이지, 판독 범위 -76 cm Hg / 25m
.펌프의 특성:
⦁ 최대 압력 높이 24m .
⦁ 유량: 20 / 120 l/min.
⦁ 압력계 높이: 23 / 12 m.
⦁ 소비전력 0,55kW(0,75HP).
⦁ 회전속도 2900 r.p.m. (50Hz).
